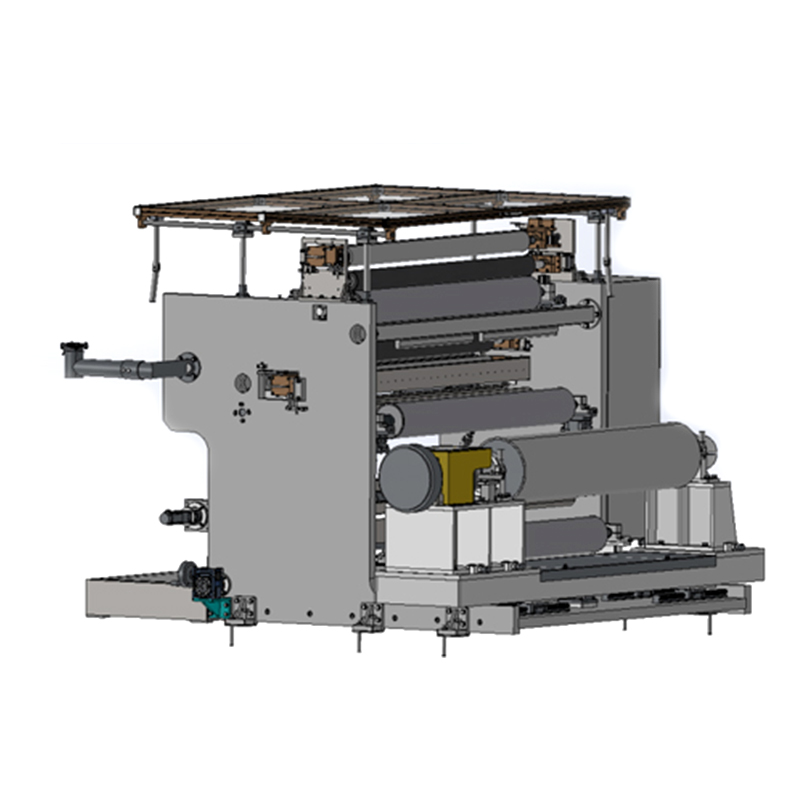

구리 호일 슬릿 팅 머신

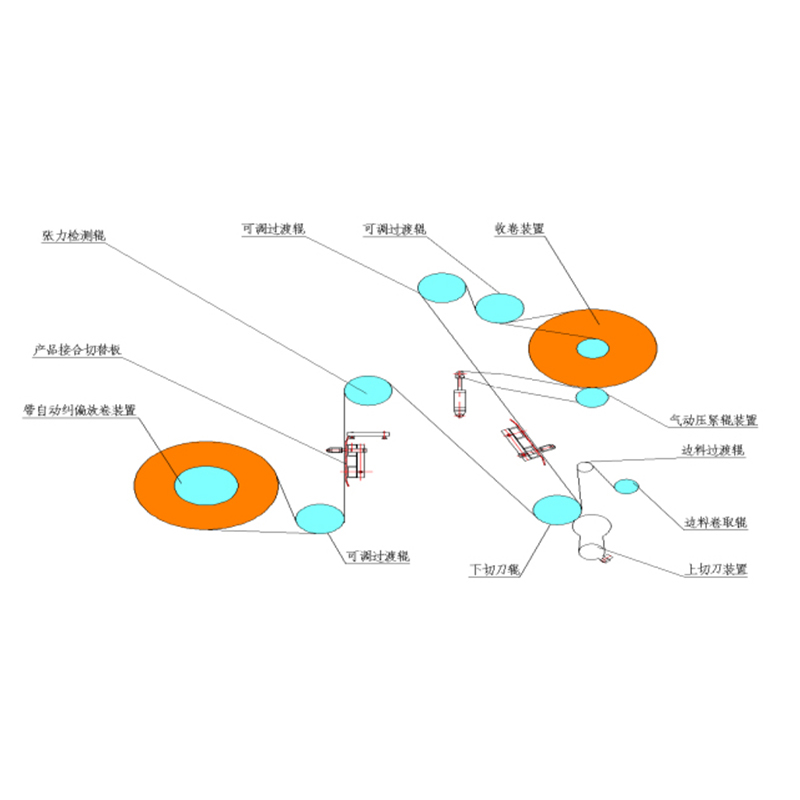

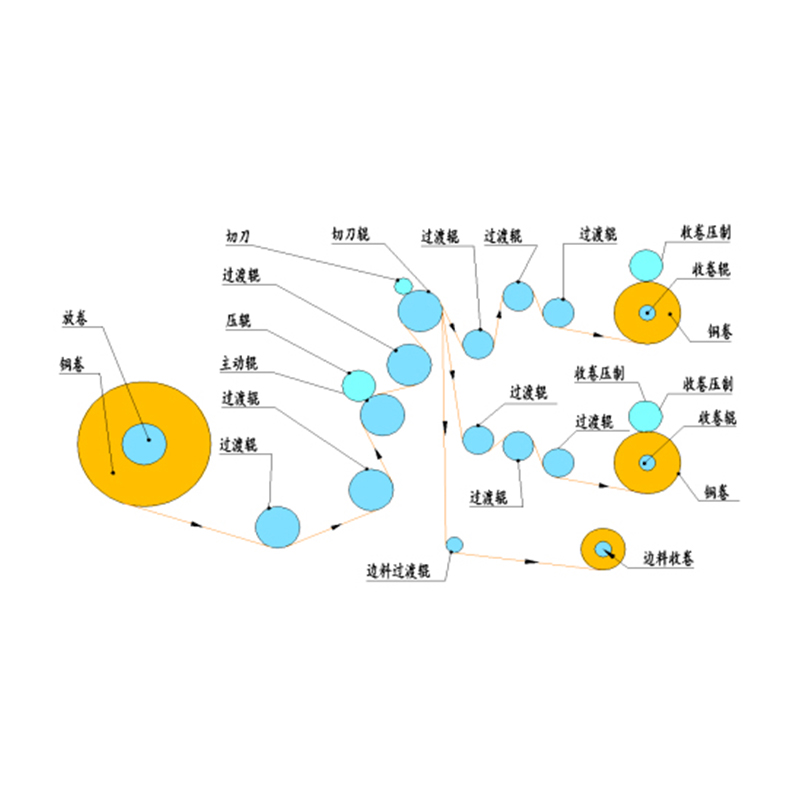

슬릿팅 기계의 작동 원리는 일련의 작업을 통해 큰 구리 호일의 롤을 필요한 크기와 너비로 슬릿을 슬립하는 것입니다. 작업 단계는 다음과 같습니다.

1. 장력 제어 : 구리 포일 슬릿 기계의 공급 끝에있는 롤러 장력 대량의 구리 호일을 단단히 고정시킵니다.

2. 선두 : 시스템은 절단 과정에서 구리 호일이 평평하게 유지되도록 구리 호일을 절단 영역으로 안내합니다.

3. 절단 : 구리 포일 슬릿 기계는 절단 나이프 그룹을 통해 구리 호일을 자릅니다.

4. 안내 : 컷 구리 호일은 안내 시스템에 의해 안내되어 슬릿 구리 호일을 다음 공정으로 보냅니다.

5. 구리 포일 슬릿 팅 기계에는 일반적으로 후속 포장 및 운송을 위해 슬릿 구리 포일을 되 감기위한 와인딩 장치가 장착되어 있습니다. 전체 공정 동안, 구리 호일 슬릿 팅 기계는 세트 절단 크기 및 너비에 따라 자동으로 제어되어 슬릿팅의 정확성과 안정성을 보장합니다. 일부 고급 구리 포일 슬릿 기계는 자동 장력 조정, 자동 위치 및 절단 속도 조정과 같은 기능을 장착 할 수 있습니다.

공유하다:
이전 : No previous product 다음: 고효율 구리 용해 탱크
제품 매개 변수

절단 전 구리 호일의 폭 : 1380mm (고객의 요구 사항에 따라 사용자 정의)

완제품의 폭 : 200 ~ 1320 ± 0.5mm (조절 가능)

구리 호일의 두께 : 4 ~ 12μm

풀림의 최대 무게 : 2000kg

풀림의 최대 직경 : φ600mm

와인딩의 최대 무게 : 300kg

풀림의 코어 롤러 : φ210mm

최대 기계식 속도 : 100m/min

슬릿 장력 : 0 ~ 1000N (연속 가변)

2 개의 공기 확장 샤프트는 각각 독립적 인 장력 제어 및 조절 시스템을 가지고 있습니다.

각 구동 샤프트의 정적 균형 : ≤5g

각 함수에 대한 가이드 롤러의 라운드 니스 : <0.015mm

가이드 롤러 사이의 병렬 처리 : <0.02mm

제품이 권장됩니다
Kota Technology Limited Company

우리에 대해

Kota Technology Limited Company 2012 년에 설립 된 자본은 1 천만 위안의 자본을 보유하고 있으며 국가 첨단 기술 기업입니다.
중국 상하이에 본사를 둔이 회사는 Nantong, Yancheng 및 Jiangsu Province에있는 자회사를 보유하고 있으며 중국과 일본에 R & D 센터를 설립하여 글로벌 시장을 배치했습니다. 현재이 회사는 잘 알려진 국내 New Energy 지능형 장비 제조업체로 성장했으며 미국의 리튬 구리 포일 장비 분야의 기업입니다. 일본 나고야에있는 Matsuda Mitsuya가 이끄는이 회사의 핵심 기술 팀은 고 정밀 전자 기계 장비 분야에서 고급 제조 장비 및 자동화 시스템의 개발 및 통합에 중점을 둡니다. 일본의 고급 기술 및 설계 개념을 도입하고 일본의 원래 정밀 부품의 수입을 통해 회사가 생산 한 다양한 장비 제품은 업계 벤치 마크가되었습니다.

명예

  • 명예
    특허 증명서
  • 명예
    특허 증명서
  • 명예
    특허 증명서
  • 명예
    특허 증명서
  • 명예
    특허 증명서
  • 명예
    특허 증명서

소식

지금 저희에게 연락하십시오

산업 지식

1. 구리 호일 슬릿 팅 기계의 작동 원리는 무엇입니까?
에이 구리 호일 슬릿 팅 머신 전자 제품, 자동차, 재생 가능 에너지 등과 같은 다양한 응용 분야에서 구리 호일의 정밀 절단이 필요한 산업에서 사용되는 필수 장비입니다. 이 기계의 작동 원리는 큰 구리 포일이 재료의 품질을 유지하면서 더 작고 정확한 폭으로 절단되도록 설계되었습니다. Hongtian Technology Co., Ltd.는 혁신적인 기술을 통합하여 높은 정밀성과 효율성을 달성하여 업계의 리더가되는 최첨단 구리 포일 슬릿팅 기계를 개발했습니다.
구리 호일 슬릿 조정 공정은 큰 구리 호일의 긴장감으로 시작됩니다. 기계의 공급 끝에 롤러를 포함하는 장력 제어 시스템은 구리 호일을 안전하게 고정하기 위해 사용됩니다. 이 장력은 호일이 느슨하거나 주름없이 기계에 공급되도록하여 슬릿팅 공정에 영향을 줄 수 있습니다. 장력 제어 시스템은 절단 영역을 향해 움직일 때 포일을 안정화시키는 데 중요한 역할을합니다.
구리 호일이 올바르게 배치되고 장력이 나면 가이 딩 시스템으로 들어가서 슬릿 나이프에 접근 할 때 호일이 올바르게 정렬되도록합니다. 그룹에 장착 된 절단 나이프는 세트 사양에 따라 포일을 필요한 폭으로 자릅니다. 이 나이프는 깨끗하고 정밀한 컷을 보장하도록 설계되어 최종 제품의 품질을 손상시킬 수있는 찢어 지거나 잘못 정렬되지 않습니다.
구리 호일이 절단 된 후에는 즉시 포장, 추가 처리 또는 운송 일 수있는 공정의 다음 단계로이를 지시하는 다른 시스템에 의해 즉시 안내됩니다. 높은 처리량과 최소 다운 타임을 보장하기 위해 Hongtian Technology Co., Ltd.의 구리 포일 슬릿 머신에는 자동 인장 조정, 자동 위치 및 가변 절단 속도와 같은 추가 기능이 장착 될 수 있습니다. 이러한 기능을 통해 기계는 다양한 유형의 구리 호일 및 절단 요구 사항에 적응하여 작업 효율성 및 제품 품질을 향상시킬 수 있습니다.

2. 장력 제어는 어떻게 슬릿의 정확도를 향상 시키는가?
장력 제어는 구리 포일 슬릿 기계에서 가장 중요한 구성 요소 중 하나입니다. 슬리팅 공정의 정확도와 일관성에 직접적인 영향을 미치기 때문입니다. 부정확 한 장력은 호일 스트레칭, 오정렬 또는 불규칙한 절단 너비와 같은 몇 가지 문제를 일으킬 수 있으며, 이들은 모두 최종 제품의 품질을 손상시킬 수 있습니다. Hongtian Technology Co., Ltd.는 정확한 장력 제어의 중요성을 이해하고 있으며, 구리 포일 슬릿 기계에는 고급 장력 제어 시스템이 장착되어 각 컷이 가능한 한 정확한지 확인하십시오.
기계의 장력 시스템은 피드 엔드의 장력 롤러로 구성되며, 이는 구리 포일을 단단히 고정합니다. 적절한 양의 장력을 적용함으로써, 호일은 안정적으로 유지되며 절단 영역을 통과 할 때 이동, 스트레칭 또는 뭉치지 않습니다. 이를 통해 재료가 평평하고 균일하게 유지되므로 정확한 슬릿 결과를 달성하는 데 중요합니다. 장력을 조정할 수 있으므로 연산자는 재료의 특정 요구 사항에 따라 수정할 수 있습니다. 예를 들어, 기계의 장력 제어 시스템은 0 ~ 1000N 범위로 설정하여 다른 포일 두께 (4 ~ 12 미크론)와 폭 (200mm ~ 1320mm)을 수용 할 수 있습니다.
Hongtian Technology Co., Ltd.는 각 공기 확장 샤프트에 대한 독립적 인 장력 제어 시스템을 갖춘 구리 포일 슬릿 기계를 설계했습니다. 이 추가 된 기능은 구리 호일의 다른 부분의 장력을 미세 조정하여 재료의 전체 폭에 걸쳐 균일 함을 보장합니다. 이 기능은 PCB 제조 및 리튬 이온 배터리와 같은 민감한 응용 분야에 사용되는 고품질 구리 포일을 슬리트하는 데 특히 중요합니다.
Hongtian Technology Co., Ltd.의 구리 포일 슬릿 기계의 정밀 장력 제어는 전체 슬릿팅 공정에서 높은 수준의 일관성을 초래합니다. 구리 호일의 각 스트립은 두께 또는 너비의 변화없이 고객이 지정한 정확한 치수로 절단되도록합니다. 절단 정확도를 높이는 것 외에도 장력 제어 시스템은 재료 폐기물의 위험을 최소화하고 오류 가능성을 줄여 제조 공정의 전반적인 생산성과 비용 효율성을 향상시킵니다.

3. 구리 포일 슬릿 기계를 더 효율적으로 만드는 고급 기능은 무엇입니까?
Hongtian Technology Co., Ltd.는 고급 개발을 개발했습니다 구리 호일 슬릿 팅 머신 슬릿팅 프로세스의 효율성과 품질을 향상시키기 위해 몇 가지 혁신적인 기능을 통합합니다. 이 회사의 기술 혁신에 중점을두면 구리 호일 슬릿 기계가 대량 생산에 최적화되어 생산성, 정밀도 및 사용 편의성을 제공합니다.
Hongtian Copper Foil 슬릿팅 기계의 눈에 띄는 기능 중 하나는 자동 장력 조정 시스템입니다. 이 시스템은 슬릿팅 공정 동안 구리 포일의 장력을 지속적으로 모니터링하고 조정하여 호일이 항상 최적의 장력을 유지하도록합니다. 이 자동 조정은 수동 개입의 필요성을 줄이고 인적 오류의 위험을 최소화하여 전체 프로세스를보다 효율적이고 신뢰할 수있게합니다. 장력을 동적으로 조정하는 기능을 통해 기계는 다양한 두께와 구리 포일 등급을 쉽게 처리 할 수있어 다양한 재료의 일관된 성능을 보장합니다.
기계의 또 다른 주요 특징은 자동 위치 시스템으로, 구리 호일이 슬릿 나이프쪽으로 이동함에 따라 정확하게 정렬되도록 보장합니다. 이 시스템은 각 컷의 정확성을 향상시키고 오정렬의 위험을 줄여 결함이나 폐기물로 이어질 수 있습니다. 자동 포지셔닝을 사용하면 슬리팅 머신은 절단 나이프가 항상 올바른 위치에 있도록하여 완제품 폭의 불일치를 방지합니다.
가변 절단 속도 기능은 또한 운영자가 처리중인 구리 포일의 특정 요구 사항에 따라 절단 속도를 조정할 수 있으므로 중요한 추가입니다. 예를 들어, 두껍거나 무거운 구리 호일 롤에는 느린 절단 속도가 필요할 수 있으며, 얇은 롤은 더 빨리 썰어 질 수 있습니다. Hongtian Technology Co., Ltd.의 구리 포일 슬릿 머신은 각 작업의 절단 속도를 최적화함으로써 제품 품질을 유지하면서 최대 효율성을 달성 할 수 있습니다.
구리 포일 슬릿팅 기계는 또한 높은 기계적 정밀도를 자랑하며, 각 구동 샤프트의 정적 밸런싱과 같은 특징은 5g ≤5g 및 가이드 롤러의 라운드 롤러스 <0.015mm입니다. 이러한 설계 요소는 매끄럽고 일관된 작동을 보장하여 컷의 품질에 부정적인 영향을 줄 수있는 진동 또는 오정렬을 방지합니다 .
