PVD 구리 호일 및 알루미늄 호일 권선 코팅 장비

구리 호일 및 알루미늄 호일 권선 장비의 기본 구조 및 기능

● 교통 구조 : 구리 호일 권선 장비에는 구리 호일을 운반하기위한 운송 플랫폼이 있으며, 한쪽 끝에는 공급 포트가 있고 다른 쪽 끝에는 와인딩 롤러가 있습니다. 전송 플랫폼의 공급 끝의 한쪽에는 고정 좌석이 장착 될 수 있습니다. 고정 시트의 상단은 구리 호일을 클램핑하기 위해 움직일 수있는 클램프 플레이트에 연결됩니다. 고정 시트의 상단에있는 베어링은 연결 샤프트에 연결되며 모터가 연결 샤프트의 외부 끝에 설치되어 변속기를 구동합니다.
● 구리 호일, 알루미늄 호일 및 금속 필름 용 고속 멀티 블레이드 CNC 정밀 좌석 기계의 경우, 그 기능은 롤 포일 용지 (구리 호일, 알루미늄 포일 등)를 원하는 너비로 자른 다음 롤로 굴리는 것입니다. 수정 정확도가 土 0.5mm 인 풀림 수정 기능이 있습니다.
● 권선 및 조정 구성 요소 : 구리 포일 권선 장비에는 변속기 테이블에 이동식 조정 조각이 장착되어 있습니다. 변속기 테이블을 향한 이동식 조정 조각의 끝은 압력판으로 고정으로 설치됩니다. 압력 플레이트의 하단 표면은 구리 포일에 부착되며, 슬라이딩 블록은 이동식 조정 조각 측면에 고정으로 설치됩니다. 슬라이딩 블록은 아래의 슬라이딩 레일에 연결되어 있으며 (슬라이딩 레일은 지지대에 고정되어 있음), 배플은 압력 플레이트의 외부 끝에있는 구리 포일 측면에 고정으로 설치됩니다. 구리 호일에 약간의 편차가있을 때, 슬라이더를 밀어 밀어 압력 플레이트를 구동하여 슬라이드 레일에서 앞뒤로 밀어서 배플이 구리 포일을 똑바로 밀 수 있도록 할 수 있습니다. 슬라이드 레일의 한쪽에는 텔레스코픽 실린더가 장착 될 수 있으며, 텔레스코픽 실린더의 출력 끝은 슬라이더에 고정되어 슬라이더를 슬라이드로 구동합니다.
● 변속기 플랫폼에는 두 번째 압력 플레이트를 포함하여 와인딩 롤러 근처에 고정 조정 구성 요소가 장착되어 있으며 끝에 배플과 함께 고정으로 설치됩니다. 압력판과 제 2 압력 플레이트는 각각 변속기 플랫폼의 양쪽에 설정됩니다.

장비 사용

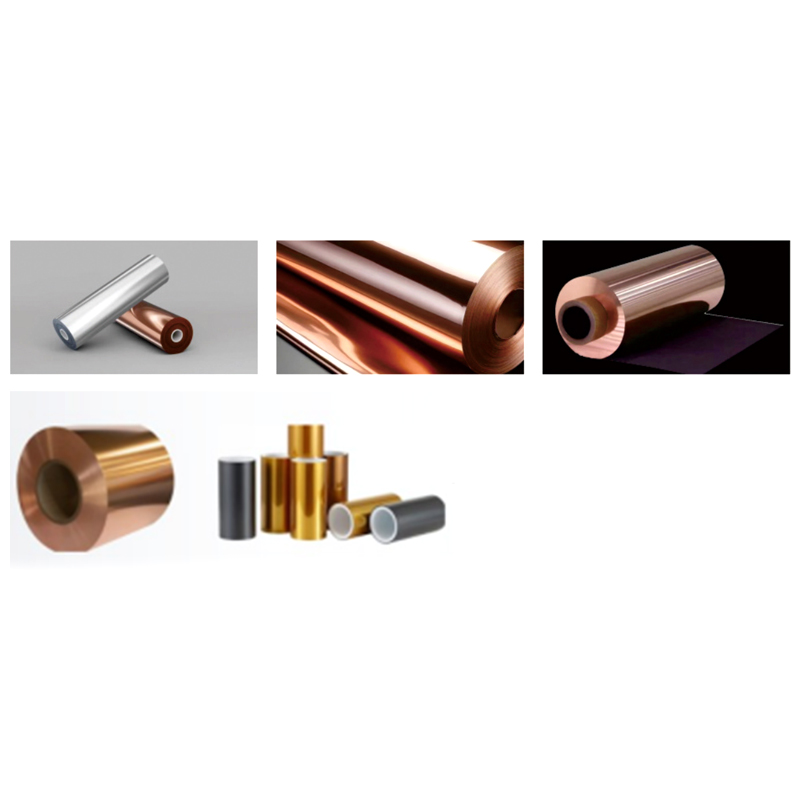

● 생산 및 처리 측면에서 : 그것은 주로 구리 호일 및 알루미늄 호일의 생산 공정 동안 구리 호일 및 알루미늄 호일을 감는 데 사용되며, 가공 된 포일 재료가 상처를 입었다. 예를 들어, 롤링 된 알루미늄 호일, 구리 호일, 종이 및 필름을 원하는 너비로 절단하고 롤에 감는 과정에서 중요한 역할을합니다.
● 생산 효율성과 품질 향상 측면에서 : 와인딩 공정에서 구리 호일이 탈퇴하는 것을 방지하는 기능을 갖춘 와인딩 장비는 구리 호일이 와인딩 롤러에서 무작위로 와인딩되는 것을 방지하여 구리 호일이 분쇄되고 손상되지 않도록하여 와인딩 효율과 최종 제품 품질을 향상시킵니다 ..

공유하다:
이전 : 유연한 재료 섬유 와인딩 진공 코팅 장비 다음: No next product
제품 매개 변수

● 크기 및 체중 관련 : 구리 호일, 알루미늄 호일 및 금속 필름을위한 고속 다중 블레이드 CNC 정밀 슬릿 기계의 외부 치수는 다음과 같습니다.
2170x1080x980 (mm), 무게가 3 (t), 메인 엔진 중량 3000kg 및 제어 박스 중량 100kg 인 2170x1080x980 (mm).
● 원자재 및 완제품 관련 : 원료 롤의 최대 직경은 900mm이고, 최대 너비는 500mm이고, 내 직경은 50mm에서 90mm 사이입니다. 완제품의 최소 너비는 20mm이고 와인딩의 최대 외경은 600mm입니다.
● 절단 및 와인딩 관련 : 최대 절단 스트립 수는 20이며 직경 75mm의 2 개의 권선 샤프트와 2 개의 와인딩 샤프트가 있습니다. 절단 속도는 0-150m/분이고 절단 재료는 알루미늄 호일 (두께 0.01-0.15mm)입니다 .

제품이 권장됩니다
Kota Technology Limited Company

우리에 대해

Kota Technology Limited Company 2012 년에 설립 된 자본은 1 천만 위안의 자본을 보유하고 있으며 국가 첨단 기술 기업입니다.
중국 상하이에 본사를 둔이 회사는 Nantong, Yancheng 및 Jiangsu Province에있는 자회사를 보유하고 있으며 중국과 일본에 R & D 센터를 설립하여 글로벌 시장을 배치했습니다. 현재이 회사는 잘 알려진 국내 New Energy 지능형 장비 제조업체로 성장했으며 미국의 리튬 구리 포일 장비 분야의 기업입니다. 일본 나고야에있는 Matsuda Mitsuya가 이끄는이 회사의 핵심 기술 팀은 고 정밀 전자 기계 장비 분야에서 고급 제조 장비 및 자동화 시스템의 개발 및 통합에 중점을 둡니다. 일본의 고급 기술 및 설계 개념을 도입하고 일본의 원래 정밀 부품의 수입을 통해 회사가 생산 한 다양한 장비 제품은 업계 벤치 마크가되었습니다.

명예

  • 명예
    특허 증명서
  • 명예
    특허 증명서
  • 명예
    특허 증명서
  • 명예
    특허 증명서
  • 명예
    특허 증명서
  • 명예
    특허 증명서

소식

지금 저희에게 연락하십시오

산업 지식

1. 구리 호일 및 알루미늄 호일 권선 장비의 기본 구조 및 기능
PVD 구리 호일 및 알루미늄 호일 권선 코팅 장비 고품질 포일 롤의 정확하고 효율적인 생산에 필수적이며 Hongtian Technology Co., Ltd.에서는 이러한 시스템의 설계 및 제조를 전문으로합니다. 이 장비는 구리 및 알루미늄 호일 재료의 부드러운 운반, 절단 및 권선을 소형 롤로 보장하기 위해 구성됩니다. 이 장비의 기본 구조에는 전송 구조, 권선 및 조정 구성 요소와 같은 주요 구성 요소와 권선 공정의 안정성과 정밀도를 유지하기 위해 함께 작동하는 제어 시스템이 포함됩니다.
운송 구조는 시스템을 통해 호일을 이동하는 데 도움이되므로 장비의 원활한 작동에 중요합니다. 시스템의 공급 끝에서, 구리 또는 알루미늄 호일은 공급 포트를 통해 운송 플랫폼에 로딩된다. 운송 플랫폼은 일반적으로 한쪽에 고정 좌석이 있으며 호일이 움직일 때 호일을 고정하기 위해 움직일 수있는 클램프 플레이트가 있습니다. 이 클램프 플레이트는 모터에 의해 구동되는 연결 샤프트에 부착되어 포일이 시스템을 통해 일관되게 움직일 수 있습니다. 운송 플랫폼은 호일이 정렬되고 팽팽 해지도록 보장하며, 이는 품질을 유지하고 와인딩 중에 주름이나 오정렬을 방지하는 데 중요합니다.
권선 및 조정 구성 요소는 포일이 롤러에 상처를 입을 때 포일의 적절한 정렬을 보장하는 데 필수적입니다. 이러한 구성 요소에는 호일을 아래로 누르는 압력판이 포함되어있어 제자리에 보관합니다. 포일 위치에 편차가있을 때, 시스템은 슬라이딩 레일 및 슬라이딩 블록 메커니즘을 사용하여 정렬을 자동으로 조정합니다. 배플은 와인딩 중에 호일이 똑바로 머무르도록합니다. 이 조정 시스템은 최종 제품이 단단하고 고르게 상처를 입어 오정렬 또는 고르지 않은 장력으로 인해 발생할 수있는 포일 롤의 결함을 방지합니다.
Hongtian Technology Co., Ltd.는 구리 및 알루미늄 호일 권선 장비의 고급 엔지니어링 및 정밀도에 자부심을 가지고 있습니다. 최첨단 기술과 입증 된 일본 디자인 원칙을 통합함으로써 포일 와인딩 프로세스의 효율성과 정밀도를 향상시키는 솔루션을 제공합니다. 이를 통해 제조업체는 높은 생산 표준을 충족시켜 전자 제품 및 에너지 저장 응용 프로그램을 포함한 다양한 산업에서 완벽한 구리 및 알루미늄 호일 롤을 생산할 수 있습니다.

2. 장비 사용 : 효율성 및 제품 품질 향상
구리 호일 및 알루미늄 호일의 와인딩 장비는 효율적인 생산 및 고품질 최종 제품을 보장하는 데 중추적 인 역할을합니다. Hongtian Technology Co., Ltd.에서 우리는 생산을 간소화 할뿐만 아니라 포일 롤의 전반적인 품질을 향상시키는 최첨단 기계 개발을 전문으로합니다. 이 기계는 포일 편차, 장력 제어 및 와인딩 중 재료 손상 예방과 같은 문제를 해결하기 위해 포일 와인딩의 복잡성을 처리하도록 설계되었습니다.
생산 및 가공 측면에서, 우리의 장비는 구리 및 알루미늄 호일이 정확한 치수와 균일 한 품질로 롤로 감겨 있도록합니다. 이 과정은 고속 다중 블레이드 CNC 정밀 슬릿 기계를 사용하여 원하는 폭의 스트립으로 원시 포일을 절단하는 것으로 시작됩니다. 재료가 절단되면 호일이 롤러에 상처를 입힌 와인딩 시스템으로 공급됩니다. 전송 구조는 재료의 원활한 움직임을 보장하는 반면, 와인딩 및 조정 구성 요소는 공정 전반에 걸쳐 올바른 정렬을 유지합니다.
이 장비의 주요 장점은 권선 중에 구리 호일 또는 알루미늄 호일 편차를 방지하는 능력입니다. 적절한 긴장과 정렬없이 호일은 잘못 정렬되어 고르지 않거나 느슨하게 상처를 입을 수 있습니다. 당사의 장비는 압력판 및 배플과 결합 된 고급 슬라이딩 레일 및 슬라이딩 블록 메커니즘을 사용하여 오정렬을 자동으로 수정하고 호일이 일관되고 제어 된 방식으로 상처를 입히도록합니다. 이 기능은 폐기물이나 결함으로 이어질 수있는 오류를 방지하여 와인딩 프로세스의 효율을 크게 향상시킵니다.
호일이 올바르게 상처를 입히도록함으로써 장비는 포일 손상 예방에 기여합니다. 구리 및 알루미늄 호일은 섬세한 재료이며 부적절한 와인딩은 분쇄, 주름 또는 다른 형태의 손상으로 이어질 수 있습니다. 장력과 정렬에 대한 정확한 제어를 제공함으로써 장비는 이러한 문제의 위험을 최소화하여 고품질 완제품을 초래합니다. 이는 포일의 품질이 최종 제품의 성능에 중요한 전자 제품 및 에너지 저장과 같은 산업에서 특히 중요합니다.

3. 최적화 된 성능을위한 기술 매개 변수 및 사양
그것을 확인하기 위해 PVD 구리 호일 및 알루미늄 호일 권선 코팅 장비 제조업체의 특정 요구를 충족 시키므로 장비의 기술 매개 변수 및 사양을 고려해야합니다. Hongtian Technology Co., Ltd.에서 우리는 현대 생산 환경의 요구를 충족시키기 위해 탁월한 성능과 다양성을 제공하는 고급 와인딩 시스템을 개발했습니다.
고속 멀티 블레이드 CNC 정밀 슬릿 머신의 기술 사양은 강력하고 효율적인 성능을 제공하도록 설계되었습니다. 장비의 외부 치수는 2170x1080x980 mm이며 총 중량은 3 톤입니다. 메인 엔진의 무게의 무게는 약 3000kg이며, 제어함은 총 중량에 추가로 100kg을 추가합니다. 이러한 사양은 기계를 컴팩트하지만 강력하면서도 대규모 생산 실행을 처리하면서 정밀도와 안정성을 유지할 수있을만큼 강력합니다.
이 장비는 또한 광범위한 원료와 완제품을 수용하도록 설계되었습니다. 원료 롤의 최대 직경은 900mm이고 최대 너비는 500mm이므로 큰 구리 롤 또는 알루미늄 호일을 처리 할 수 ​​있습니다. 롤의 내 직경은 50mm ~ 90mm의 범위가 될 수있어 처리 할 수있는 재료 유형의 유연성을 보장합니다. 원료가 가공되면 기계는 최소 폭 20mm이고 최대 외경 600mm의 완성 된 포일 롤을 생성 할 수 있습니다. 이 다목적 성은 장비를 소규모 운영에서 대규모 운영에 이르기까지 다양한 생산 요구에 적합하게 만듭니다.
장비의 가장 중요한 기능 중 하나는 절단 및 와인딩 기능입니다. 절단 속도는 분당 0 ~ 150 미터 사이로 조정하여 고속 생산 실행과 정밀 절단 응용 분야에 적합합니다. 이 장비는 한 번에 최대 20 개의 절단 스트립을 처리 할 수있어 생산 라인의 처리량이 증가합니다. 와인딩 샤프트의 직경은 75mm이며 호일이 롤러에 골고리고 단단히 감겨집니다. 이 고급 설계는 장비가 정밀도와 품질이 가장 중요한 전자 제품과 같은 산업에서 필요한 높은 표준을 충족 할 수 있도록합니다 .
